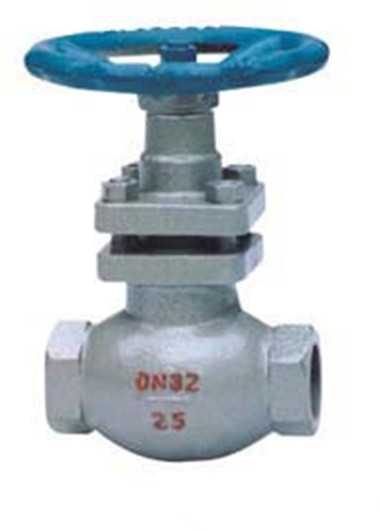

產品名稱：內螺紋柱塞閥
產品型號：UJ11H
工作壓力：1.0Mpa-50.0Mpa
工作溫度：-196℃-650℃
連接方式:內螺紋、外螺紋、法蘭、焊接、對焊、承插焊、卡套、卡箍
驅動方式：手動、氣動、液動、電動
內螺紋連接柱塞閥的主要結構尺寸
|
公稱通徑
DN(mm)
|
U11SM、UJl1H-1.6 25.40 C．P．R 主要結構尺寸及外形尺寸
|
|
閥體長度
L
|
接頭長度
L1
|
接頭長度
S
|
手輪直徑
Do
|
管螺紋 G
(寸)
|
關閉高度
H≈
|
開啟高度
H1≈
|
重量
(kg)
|
|
15
|
90
|
14
|
32
|
80
|
1/2
|
133
|
157
|
2.1
|
|
20
|
100
|
16
|
36
|
100
|
3/4
|
141
|
169
|
2.8
|
|
25
|
120
|
18
|
46
|
120
|
1
|
165
|
199
|
3.8
|
|
32
|
140
|
20
|
55
|
140
|
11/4
|
179
|
225
|
5.8
|
|
40
|
170
|
22
|
65
|
160
|
11/2
|
198
|
246
|
8.3
|
|
50
|
200
|
24
|
80
|
200
|
2
|
226
|
282
|
13.2
|
內螺紋柱塞閥的性能規范
|
閥體材料
|
適用溫度
|
適用介質
|
壓力范圍
|
|
鑄鋼
|
≤250℃
|
水、蒸汽、油品
|
PN 1.6-6.4MPa
|
|
鑄鐵
|
≤180℃
|
水、蒸汽、油品
|
PNl．6
|
|
不銹鋼
|
≤200℃
|
硝酸、醋酸
|
通徑范圍
|
|
含鉬不銹鋼
|
≤200℃
|
氮、氫、尿素等
|
DNl 5-300mm
|
內螺紋柱塞閥的實驗壓力
|
實驗項目
|
實驗介質
|
實驗壓力
|
|
壓強實驗
|
水
|
1.5PN
|
|
高壓密封實驗
|
水
|
1.1 PN
|
|
低壓氣密封實驗
|
氣
|
0 5-0.7MPa
|
